Xiamen TOB New Energy Technology Co, Ltd adalah salah satu produsen dan pemasok mesin las laser yang paling andal untuk pengumpul arus baterai meja silinder di Cina. Selamat datang untuk membeli mesin las laser berkualitas tinggi untuk pengumpul arus baterai meja silinder dengan harga bersaing dari pabrik kami. Jika Anda memiliki pertanyaan tentang kerja sama, jangan ragu untuk mengirim email kepada kami.

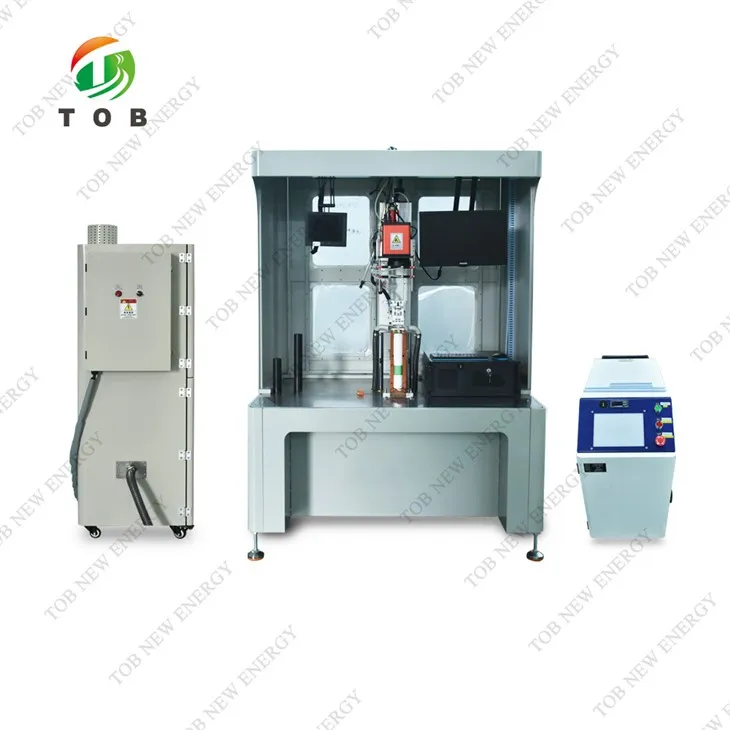

Mesin Las Laser untuk Kolektor Arus Baterai Tanpa Meja Silinder









Ikhtisar Produk

● Mesin las laser TOB-ZFJ50320-3000 ini dirancang untuk baterai litium-ion berbentuk silinder, dengan fokus pada pengelasan presisi tinggi pada pengumpul arus positif dan negatif.

● Biasanya digunakan di lini produksi baterai, manufaktur percontohan, dan lingkungan laboratorium-hingga-produksi massal-yang mengutamakan konsistensi pengelasan, tingkat hasil, dan stabilitas proses.

● Sistem ini mengintegrasikan penentuan posisi sel berbasis perlengkapan, pengepresan pneumatik, dan pengelasan laser galvanometer, memungkinkan penyelarasan yang akurat dan hasil pengelasan yang stabil untuk struktur baterai tanpa meja.



Deskripsi Produk

● Mesin beroperasi dengan memposisikan sel baterai silinder pipih secara aman menggunakan perlengkapan presisi. Setelah penempatan pengumpul arus secara manual, kepala tekan pneumatik memberikan tekanan yang seragam untuk menstabilkan area pengelasan. Sistem laser yang dikontrol galvo-kemudian melakukan pengelasan dengan cepat dan tepat pada pengumpul arus positif dan negatif.

● Peralatan ini dirancang untuk mendukung desain baterai tables modern, membantu produsen meningkatkan konduktivitas listrik, mengurangi hambatan internal, dan menjaga kualitas pengelasan yang konsisten selama produksi.
Dengan kontrol-berbasis PLC dan desain mekanis yang ergonomis, alat berat ini menawarkan pengoperasian yang andal, integrasi yang mudah, dan-stabilitas produksi jangka panjang.



Prinsip Kerja & Alur Proses

Prinsip Kerja:

● Mesin ini memadukan pemosisian mekanis, pengepresan pneumatik, dan kontrol energi laser untuk mencapai pengelasan pengumpul arus baterai yang akurat dan berulang.

Alur Proses:

● Tempatkan sel baterai silinder pipih secara manual

● Tempatkan kolektor arus secara manual

● Silinder pneumatik menekan dan memperbaiki kolektor

● Sistem laser galvanometer melakukan pengelasan presisi

● Kolektor positif dan negatif dilas secara berurutan

● Ekstraksi debu membersihkan area pengelasan

● Sel yang dilas dipindahkan secara manual ke proses casing



Komponen Sistem Utama:

● Sistem Pemosisian Sel
Memastikan penyelarasan sel silinder secara akurat menggunakan silinder pneumatik dan perlengkapan presisi.

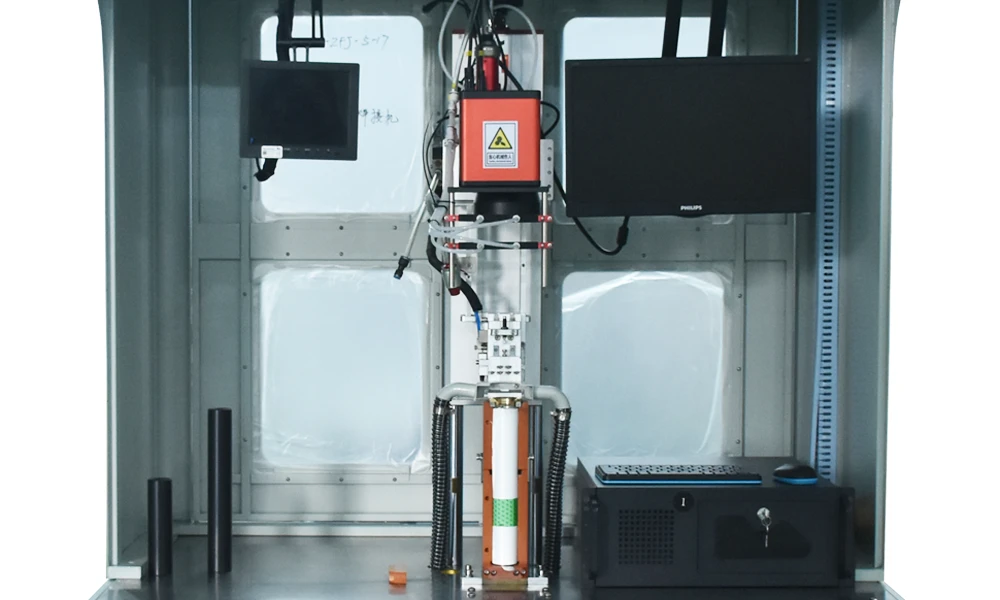

● Rakitan Kepala Pengelasan

Memberikan tekanan yang stabil dan seragam melalui silinder pneumatik, pemandu linier, dan mekanisme pegas.

● Sistem Pengelasan Laser

Termasuk pemindai galvanometer, silinder pemosisian, dan sumber laser industri untuk-pengelasan pengumpul arus berkecepatan tinggi.

● Sistem Kontrol Listrik

Pengontrol PLC, HMI layar sentuh, sensor, relay, dan komponen keselamatan memastikan kontrol proses dan keselamatan operasional yang tepat.

● Rangka & Penutup Mesin

Dibangun dengan baja struktural, platform berlapis-tahan korosi, dan penutup pengaman paduan aluminium dengan panel PVC transparan.



Parameter teknis peralatan

● Tingkat kualifikasi produk: 99% (hanya mengacu pada penghapusan produk yang disebabkan oleh alasan peralatan)

● Kapasitas/kecepatan peralatan tunggal (mesin tunggal): Lebih besar dari atau sama dengan 2PPM (sedikit bervariasi tergantung pada proses material)

● Tingkat pemanfaatan peralatan: Lebih besar atau sama dengan 95% (Kesalahan hanya disebabkan oleh peralatan)

● Peralatan listrik: Tegangan 380V 50Hz; Fluktuasi tegangan kurang dari ±10%

● Daya peralatan: 10KW

● Persyaratan sumber udara: Lebih besar atau sama dengan 0,6Mpa (disediakan oleh pelanggan)

● Udara bertekanan: Tekanan 0,5-0,7 MPa, penggunaan 100 L/mnt

● Desain mesin harus mencapai kinerja ergonomis yang sangat baik

● Bahan struktural mesin sebaiknya terbuat dari aluminium, baja tahan karat, atau dilapisi listrik untuk anti-korosi



Aplikasi Khas Mesin Las Laser
● Produksi baterai lithium-ion berbentuk silinder

● Jalur produksi percontohan baterai

● Laboratorium-untuk-meningkatkan produksi-

● Solusi pembuatan baterai khusus

● Proses pengelasan penelitian dan pengembangan baterai tingkat lanjut



Keuntungan Utama
● Dirancang khusus untuk struktur baterai silinder tanpa meja

● Pengelasan laser-presisi tinggi pada pengumpul arus

● Kualitas pengelasan stabil dengan tingkat luluh lebih dari atau sama dengan 99%.

● Mendukung produksi yang konsisten di lini produksi baterai

● Cocok untuk jalur percontohan dan produksi terukur

● Integrasi yang mudah ke dalam sistem produksi baterai yang ada
