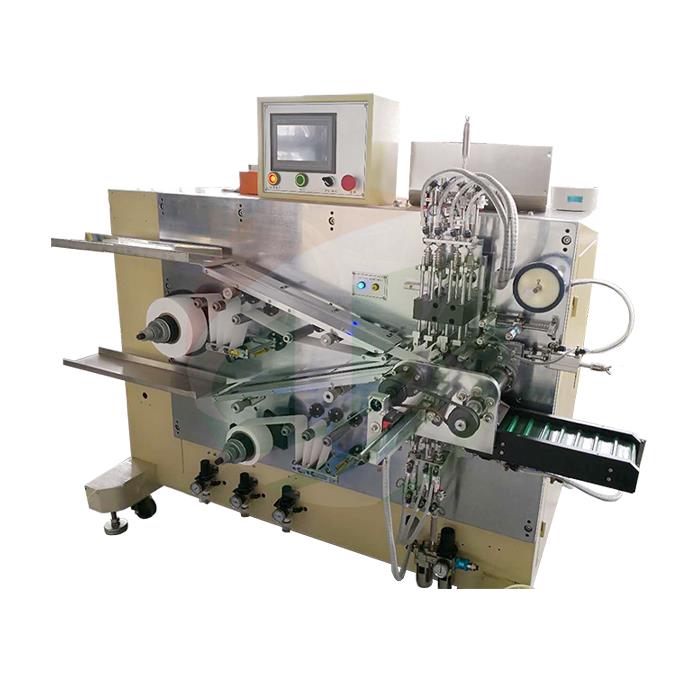

Mesin Winding Untuk Sel Silinder
2.Udara terkompresi:0.4-0.6 MPa3.Berat: sekitar 800kg
Mesin Winding Untuk Sel Silinder
Spesifikasi
1 Mesin Penggulung Baterai adalah mesin penggulung semi-otomatis yang digunakan untuk penggulungan presisi baterai silinder lithium untuk lini produksi.
2 Mesin penggulung baterai dapat cocok untuk model baterai yang berbeda dengan mengganti bilah penggulung, Pekerjaan perubahannya adalah pengoperasian yang sederhana.
Keuntungan :
1 Mengadopsi struktur jarum tunggal, jenis gerakan untuk mencapai jarum jatuh dan jarum pada saat yang sama, Memberi makan elektroda lebih mudah, mengurangi keluarnya elektroda.
2 Elektroda pengumpanan buatan, penggulungan otomatis, penggantian jarum otomatis, penghentian pita perekat otomatis, dan pengosongan otomatis.
3 Mengadopsi pengontrol Tertanam untuk mewujudkan kontrol tegangan belitan baterai, Menggunakan MATLAB untuk menganalisis diameter pemisah baterai dan perubahan inti rol, untuk menghasilkan proses belitan kontrol kurva pas terbaik.
4 Dengan sistem penghilangan debu elektroda
|
Bahan |
Panjang (mm) |
Lebar (mm) |
Ketebalan (um) |
Diameter luar maksimal (mm) |
Diameter dalam (mm) |
|
Elektroda katoda |
200-1300 |
28-58 |
100-200 |
------- |
------- |
|
Elektroda anoda |
200-1300 |
28-58 |
100-200 |
------- |
------- |
|
Pemisah |
Dalam gulungan |
30-60 |
16-45 |
250 |
76.2 |
|
Pita terminasi |
Dalam gulungan |
8-15 |
10-35 |
150 |
76.2 |
|
Pola |
TOB-YH-SW-C |
|
|
Parameter teknologi |
Lebar jarum berliku |
∮3.5mm, dapat disesuaikan |
|
Lebar pemisah |
30-60mm |
|
|
Lebar elektroda |
28-58mm |
|
|
Panjang elektroda |
200-1300mm |
|
|
Lebar pita terminasi |
8-15mm |
|
|
Kapasitas |
10-15ppm, berdasarkan panjang elektroda dan pengoperasian manusia |
|
|
Sumber tegangan |
AC220V,1.5KVA,50HZ |
|
|
Udara terkompresi |
0.4-0,6 MPa |
|
|
Berat |
Sekitar 800kg |
|
|
Dimensi (P*L*T) |
1660 * 1300 * 1570mm |
|
Tampilan produk
