Mesin Pengeboran Laser Foil Tembaga

Model: TOB-F200W-T3
TOB-F200W-T3 adalah mesin bor laser foil tembaga roll-to-roll dengan tiga laser serat 200W dan tiga lensa bidang pindai 100x100mm. Ini menjalankan foil hingga lebar 300mm dan tebal 10 μm, menahan diameter lubang dan jarak lubang hingga ±0,01mm, dan mengoreksi posisi web dengan respons 1 ms.

Kirim permintaan

Obrolan Sekarang

perkenalan produk

Xiamen TOB New Energy Technology Co, Ltd adalah salah satu produsen dan pemasok mesin bor laser foil tembaga paling andal di Cina. Selamat datang untuk membeli mesin bor laser foil tembaga berkualitas tinggi dengan harga yang kompetitif dari pabrik kami. Jika Anda memiliki pertanyaan tentang kerja sama, jangan ragu untuk mengirim email kepada kami.

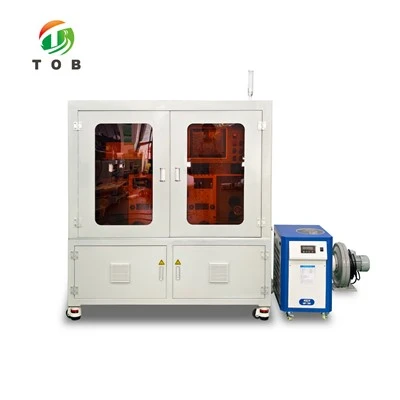

Mesin Pengeboran Laser Foil Tembaga

Spesifikasi

Ikhtisar Produk

TOB-F200W-T3 adalah mesin pengeboran laser foil tembaga roll-to-roll yang dibuat untuk foil pengumpul arus baterai lithium-ion. Perangkat optiknya berbentuk rangkap tiga, bukan satu kepala: tiga laser serat 200W, tiga galvanometer pemindaian berkecepatan tinggi dan presisi tinggi, serta tiga lensa bidang pemindaian 100×100mm, yang bekerja pada rentang pengeboran 300×300mm pada platform 320×320mm. Foil tembaga dengan lebar hingga 300 mm dan tebal hingga 10 μm ditangani pada poros pelepas dan penggulung ulang berukuran 3 inci, dengan penggulungan otomatis hingga diameter gulungan maksimum 300 mm.

Mesin ini dibangun berdasarkan penanganan web dan juga laser. Sistem koreksi menahan posisi foil pada ±0,2 mm dengan respons 1 ms, dan akurasi koreksi keseluruhan dinyatakan sebagai ±0,15 mm, yang oleh pabrikan dikaitkan dengan keteraturan tepi bahan mentah. Baik melepas maupun memundurkan dijalankan pada motor servo dengan penjepitan cepat dan parameter diatur pada layar sentuh 4,3 inci, sedangkan ruang operator adalah PC Windows 10 dengan monitor minimal 12,4 inci. Panjang pengeboran diatur pada layar sentuh sehingga mesin berhenti sendiri di ujung panjang.

Spesifikasi Teknis

1. Konfigurasi Sistem Laser

Barang	Spesifikasi	Merek	Jumlah (set)
Sumber laser	Laser serat/daya: 200W	/	3
Galvanometer pemindaian laser	Kecepatan tinggi, presisi tinggi	Saipusen	3
Lensa bidang pemindaian laser	100*100mm	JGZOE	3

2. Parameter Kinerja Utama

Parameter	Nilai
Dimensi mesin	Sekitar. 500mm × 1000mm × 1600mm
Fungsi	Pengeboran foil tembaga
Kelembaban/suhu	5-50 derajat / 10-90%
Kebisingan mesin	Di bawah 60dB
Lebar bahan foil tembaga	Kurang dari atau sama dengan 300mm
Ketebalan bahan foil tembaga	Kurang dari atau sama dengan 10 μm
Kecepatan pengeboran	Kira-kira. 100 μm: 0,013/mnt; 200 μm: 0,016/menit; 500 μm: 0,085/mnt (tergantung pada desain lubang sebenarnya)
Akurasi diameter lubang	± 0,01 mm
Akurasi nada lubang	± 0,01 mm
Akurasi koreksi tepi	± 0,2 mm
Kontrol koreksi tepi	Respon 1 ms
Akurasi koreksi keseluruhan	± 0,15mm (terkait dengan keteraturan tepi bahan baku)
Diameter gulungan foil tembaga	Kurang dari atau sama dengan 300mm
Mode operasi mesin	Pemutaran otomatis (diameter gulungan maksimum 300mm)
Lepaskan diameter poros	3 inch
Putar ulang diameter poros	3 inch
Kisaran pengeboran laser	300mm × 300mm
Ukuran platform pengeboran	320mm × 320mm
Energi laser	200W
kehidupan laser	Lebih dari atau sama dengan 100.000 jam (bebas perawatan)
Antarmuka operasi	Layar sentuh 4,3 inci
Perangkat masukan tambahan	Komputer Windows 10 disertakan, monitor lebih besar dari atau sama dengan 12,4 inci

3. Fungsi Mekanik dan Elektronik

TIDAK.	Fungsi
1	Mesin ini memiliki lampu indikator status tiga warna yang jelas dan fungsi alarm suara dan visual
2	Meja kerja dilengkapi dengan tombol manual, otomatis, jeda, dan berhenti darurat
3	Setelah terjadi kesalahan mesin yang serius, mesin dimatikan dan dihidupkan ulang, dan peralatan kembali ke kondisi awal
4	Mode manual dan otomatis dialihkan dengan sebuah tombol
5	Stasiun pelepasan dan pemutaran ulang dapat dijepit dengan cepat
6	Baik pelepasan maupun kemunduran menggunakan motor servo, dan parameter kontrol diatur pada antarmuka layar sentuh
7	Panjang pengeboran diatur pada layar sentuh; ketika mesin mencapai panjang yang ditentukan, mesin akan berhenti secara otomatis dan memberikan alarm suara dan visual, dengan perintah pada antarmuka layar sentuh
8	Dalam mode otomatis, untuk pengeboran seluruh gulungan: ketika gulungan pelepasan habis, mesin berhenti setelah beberapa saat dan memberikan alarm suara dan visual, dengan perintah pada antarmuka layar sentuh; waktu tunda dapat diatur
9	Puing-puing pengeboran dikumpulkan dalam kotak pengumpulan limbah; setiap bentuk lubang konsisten, 99% kotoran dihilangkan, dan tidak menempel pada material
10	Halaman beranda layar sentuh menampilkan panjang gulungan yang dibor dalam mm, dengan kesalahan tampilan ± 2mm
11	Parameter mesin dapat dipanggil kembali secara berkelompok; nama grup dapat diedit dan disimpan
12	Mesin ini memiliki ekstraksi asap dan ekstraksi debu
13	Jika laser tidak memancarkan cahaya terus menerus selama pengoperasian, mesin akan berhenti dan memberikan alarm suara dan visual
14	Komponen yang digunakan di sirkuit mematuhi standar CE
15	Kaki mesin menggunakan kastor Fuma
