Di antara tiga jenis cangkang yaitu sel silinder, sel kantong, dan sel prismatik, sel prismatik memiliki keserbagunaan dan pangsa pasar tertinggi. Namun jika ingin membongkar baterai untuk mempelajari desain proses internal, maka diperlukan keamanan tanpa korsleting dan tanpa mempengaruhi struktur internal. Bagaimana cara membongkarnya?
1. Tujuan
Pandu pembongkaran sampel sel prismatik tunggal untuk memastikan spesifikasi pembongkaran yang aman, akurat, dan efektif.
2. Metode dan persyaratan pembongkaran
2.1 Membongkar lingkungan hidup.
Pembongkaran sel baterai harus dilakukan dalam kondisi berikut:
Suhu: 25 derajat ±5 derajat
Kelembaban relatif: Kurang dari atau sama dengan 30%RH
Tekanan atmosfer: 86KPa~106Kpa
2.2 Membongkar persyaratan lokasi
A. Lokasi pembongkaran harus memiliki tindakan pencegahan keselamatan, seperti fasilitas pemadam kebakaran, fasilitas alarm, fasilitas darurat, dll.
B. Lokasi pembongkaran harus dikeraskan dan anti bocor, dengan fasilitas perlindungan lingkungan.
C. Lokasi pembongkaran harus tetap kering.
2.3 Membongkar alat
A. Sepasang tang diagonal
B. Sepasang gunting keramik
C. Pisau keramik
D. Sepasang pemotong kawat
e. Satu pinset keramik
F. Sebuah multimeter
2.4 Persyaratan keamanan
A. Sebelum membongkar baterai, personel harus mengenakan pakaian antistatis, kacamata, masker, sarung tangan, dan bantalan jari, serta tidak boleh memakai benda logam seperti jam tangan, cincin, dll.
B. Personil pembongkaran harus memiliki pengetahuan profesional yang sesuai dan menjalani pelatihan dan penilaian internal.
C. Selama proses pembongkaran, demi kenyamanan dan keamanan, dilarang keras bekerja sendiri.
2.5 Pemrosesan awal
A. Kumpulkan informasi seperti model baterai, pabrikan, voltase, ukuran, dan kualitas untuk dibongkar.
B. Nyalakan peralatan pengatur kelembapan laboratorium 2 jam sebelum membongkar baterai. Kelembaban relatif harus dikontrol di bawah 2% sebelum percobaan dapat dilakukan.
2.6 Bongkar selnya.
A. Gunakan pisau keramik atau alat tajam lainnya untuk melepaskan wadah plastik baterai.

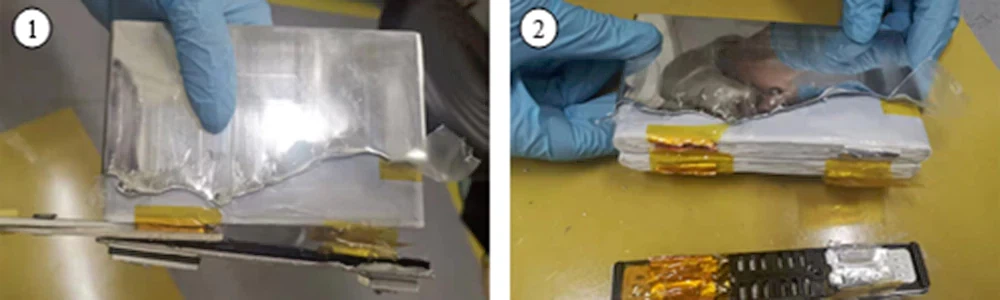

B. Setelah cangkang plastik dilepas, gunakan tang diagonal untuk merobek lubang kecil di area leher cangkang aluminium di bawah terminal positif baterai (berhati-hatilah untuk menjaganya sedekat mungkin dengan penutup atas untuk menghindari kerusakan yang tidak disengaja pada belitan. inti). Kemudian secara perlahan sobek cangkang aluminium leher di sepanjang penutupnya.
C. Gunakan gunting keramik untuk memotong tab baterai yang menghubungkan lembaran penutup ke gulungan jeli.
D. Gunakan tang diagonal untuk merobek sisa cangkang aluminium secara perlahan dan mengeluarkan gulungan jeli di dalamnya.
e. Robek lapisan pelindung di luar gulungan jeli dengan tangan, pisahkan kedua gulungan jeli paralel dan letakkan satu demi satu, lalu gunakan pinset keramik untuk merobek pita suhu tinggi di luar pemisah.
F. Gunakan pinset keramik untuk melepaskan pita terminasi di luar gulungan jeli. Pegang jelly roll kuat-kuat dengan tangan kiri, cari anodanya, jepit katoda dan anoda jelly roll bersamaan dengan tangan kanan, lalu lepas perlahan (jeli roll harus dalam keadaan kencang agar katoda dan anoda tidak terlepas). tidak selaras). Mengingat sel baterai lithium-ion prismatik relatif panjang, Anda dapat menggunakan gunting keramik untuk memotong elektroda anoda saat melepasnya ke posisi yang sesuai dan kemudian melanjutkan melepasnya (beri perhatian khusus untuk memotong hanya elektroda anoda). Amati dan catat bentuk elektroda katoda dan anoda, pemisah, dan elektrolit di dalam sel.
(1) Elektroda anoda tampak kuning keemasan secara keseluruhan (keadaan terisi penuh), dan amati cacat permukaan. Misalnya, apakah terdapat kerutan (yang dapat mempengaruhi daya rekat elektroda. Kerutan keseluruhan pada elektroda mungkin disebabkan oleh kontrol tegangan yang tidak tepat selama penggulungan. Pengeringan lapisan elektroda yang tidak memadai, kerutan lokal dapat disebabkan setelah penggulungan, dll. ). Bintik hitam (mungkin disebabkan oleh unsur logam transisi seperti pengendapan Ni, pengotor, dll. Anda dapat menggunakan EDS untuk mendeteksi distribusi dan kandungan unsur untuk perbandingan, SEM untuk mengukur ukuran, dan metode analisis lainnya). Penyisipan litium tidak mencukupi (misalnya, tepi elektroda anoda bergaris coklat, yang mungkin disebabkan oleh pengisian daya yang berlebihan atau infiltrasi elektrolit). Kerutan lokal di lekukan elektroda atau penyisipan litium yang tidak mencukupi (mungkin terkait dengan kontrol belitan, elektroda mengembang saat terisi penuh dan berubah bentuk di lekukan) dan pengendapan litium, dll.
(2) Amati keseluruhan warna elektroda katoda untuk melihat apakah ada kelainan. Misalnya, jika suhu pengepresan panas tinggi atau waktu pengepresan lama, serbuk pada lapisan pemisah dapat terlepas dan menempel pada permukaan elektroda katoda. Titik-titik abnormal yang diamati pada elektroda anoda dapat diamati atau dideteksi pada posisi elektroda katoda yang sesuai.
(3) Amati apakah terdapat kelainan seperti kerusakan atau deformasi pada permukaan separator. Arah pelapisan dapat diamati dari perbedaan pantulan pada permukaan separator.
G. Amati dan catat statusnya. Anda perlu membuang elektroda anoda ke dalam ember api berisi air. Setelah elektroda anoda bereaksi dengan air dan terbakar, buang elektroda katoda dan bagian lain yang berhubungan dengan baterai ke dalam ember api. Lanjutkan observasi selama dua hari dan lakukan pembuangan limbah setelah dua hari.
Melihat:
1. Lingkungan untuk pembongkaran sel prismatik harus memiliki kelembapan rendah (titik embun kurang dari atau sama dengan -10 derajat). Jika tidak ada persyaratan khusus, yang terbaik adalah mengosongkan sel baterai.
2. Sel baterai berkapasitas besar biasanya menggunakan proses penumpukan. Saat melepas elektroda katoda dan anoda satu per satu, pastikan untuk menghindari kontak dan korsleting.
3. Cangkang aluminium sangat tebal dan tajam, jadi berhati-hatilah agar tidak tergores atau tertusuk selama proses pembongkaran.
4. Jika terjadi korsleting dan kebakaran selama proses, keselamatan pribadi adalah yang utama. Lemparkan inti baterai ke dalam ember api yang telah disiapkan.
