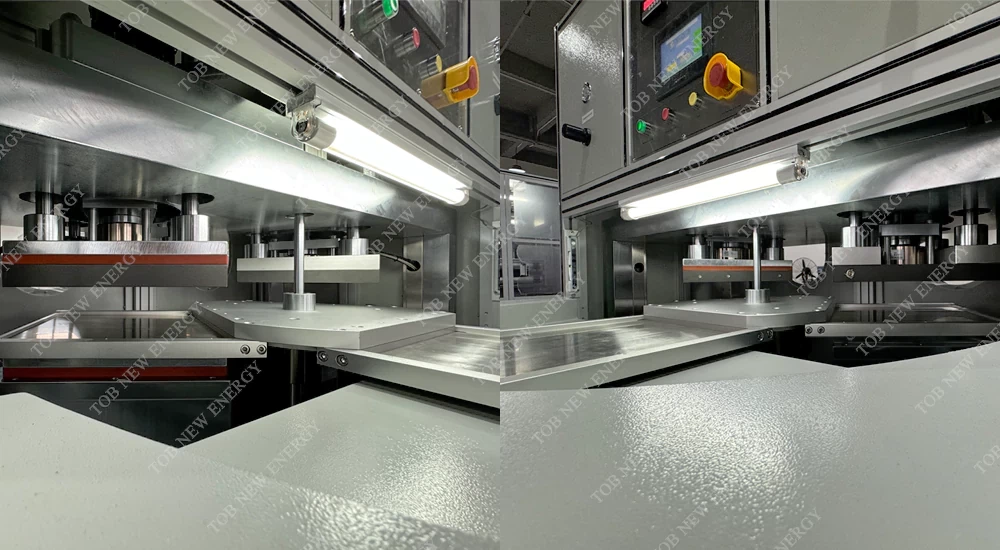

Kantong Mesin Pers Hot dan Dingin Sel





Ikhtisar Peralatan

TOB-HCP -350 sel baterai sel baterai ini cocok untuk proses produksi penekanan panas dan pembentukan sel lithium-ion lithium-ion. Produksi dan pemrosesan produk kelas atas untuk memenuhi persyaratan presisi tinggi untuk kerataan dan paralelisme kedua bidang dalam arah ketebalan sel baterai. Efisiensi produksi peralatannya tinggi, operasinya sederhana dan nyaman, dan aman dan andal.



Proses Teknologi:

Nyalakan daya, lampu indikator daya menyala, atur tekanan dan suhu cetakan, dan templat dengan cepat memanas hingga suhu yang ditetapkan; Tempatkan sel baterai secara manual, tekan tombol Mulai dengan kedua tangan, dan meja putar akan secara otomatis naik. Motor splitter cam akan menggerakkan meja putar untuk memutar 120 derajat untuk dengan cepat mengirim sel baterai ke posisi kerja cetakan hot tekan, dan meja putar akan secara otomatis turun; Mekanisme Hot Press secara otomatis menekan, dan ketika tekanan mencapai nilai tekanan yang ditetapkan, timer tekan panas dimulai. Ketika waktu yang ditentukan tercapai, proses pers panas selesai. Pada saat yang sama, sel -sel baterai dikirim ke stasiun penekan dan pembentukan dingin untuk diproses; Setelah selesai, sel -sel baterai dikirim ke stasiun penyimpanan dan dilepas secara manual; Menyelesaikan siklus aksi lengkap penekanan panas dan pembentukan sel baterai tunggal. Saat memproduksi dan memproses beberapa sel baterai, sel -sel yang ditekan dikeluarkan dan kemudian sel lain ditempatkan. Dengan cara ini, stasiun pers yang dingin dan panas bekerja secara bersamaan, sangat meningkatkan efisiensi produksi dan mengurangi biaya produksi.



Parameter Konfigurasi Daya dan Instalasi

1. Mengkonfigurasi catu daya: 220V/50Hz; Kekuatan: 7.5kw

2. Udara terkompresi: lebih besar atau sama dengan 0. 8mpa, 15l/mnt

3. Berat Peralatan: Sekitar 1. 0 T. Persyaratan bantalan tanah pemasangan peralatan: ＞ 1 t/㎡

4. Ukuran Peralatan: L X W X H ≈ 1500x1400x1600 mm

5. Bahan PP Transparan: Disediakan oleh Pelanggan



Parameter Kinerja Teknis

1. Spesifikasi Produk yang berlaku: L × W × H: (10-350) × (5-250) × dalam (2-15)

2. Kapasitas Produksi: 300-600 EA (tergantung pada ukuran produk)

3. Akurasi splitter: ± 0. 05-0. 1mm

4. Ketebalan sel yang berlaku: 0-15 mm

5. Tekanan silinder gaya ganda: Output maksimum adalah sekitar 5T (SentuO Double Force Cylinder STD -160-80-1-3-30)

6. Tekanan templat: Tekanan templat atas dapat disesuaikan dengan 5T

7. Holding Time: 0-999 detik dapat disesuaikan

8. Suhu penekan panas: suhu kamar -260 derajat dapat disesuaikan, dengan kompensasi yang dapat disesuaikan dan akurasi kontrol ± 3 derajat

9. Suhu Penekan Dingin: 5-20 derajat (mesin ini tidak termasuk chiller; dapat dibeli secara terpisah jika diperlukan oleh pengguna)

1 0. Paralelisme templat atas dan bawah: ± 0,025mm. Kertas salinan triple carbonless dapat digunakan. Kesan harus bahkan di bawah tekanan pengaturan 1T dan suhu penggunaan.

11. Spesifikasi Template Atas dan Bawah: 350x350mm



Deskripsi Karakteristik Peralatan

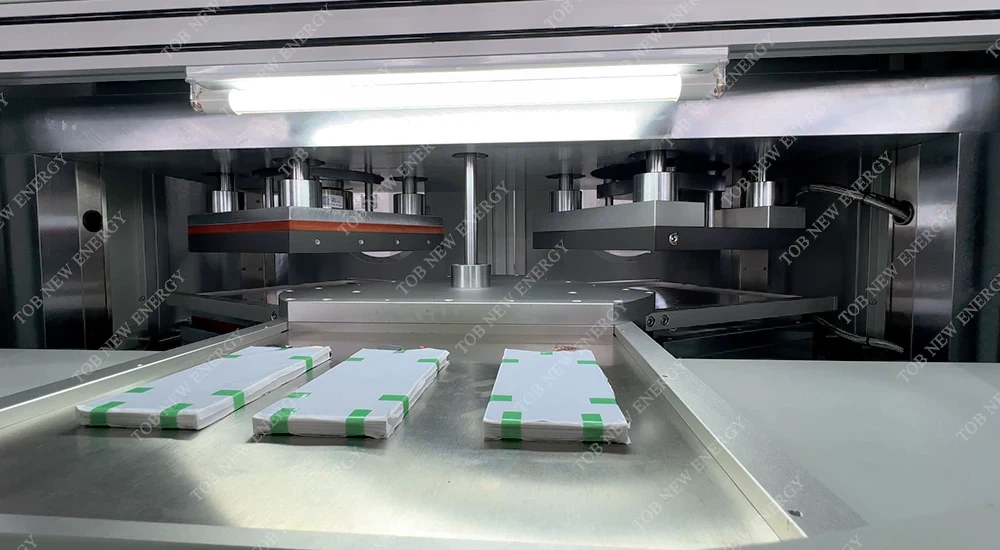

1. Tiga Stasiun Turntable Implementasi: Pemberian makan → Penekanan Panas → Penekanan Dingin → Pengoperasian Siklus Penerima Bahan

2. Desain penyesuaian penekan panas otomatis dengan tekanan yang dapat disesuaikan.

3. Desain Penyesuaian Tekanan Datar Otomatis Penekanan Dingin, dengan tekanan yang dapat disesuaikan.

4. Peralatan mengadopsi silinder gaya ganda presisi tinggi dari Taiwan, dan tekanan template atas dapat disesuaikan dalam 5000kg, memastikan output tekanan yang stabil.

5. Area yang digunakan untuk setiap workstation peralatan adalah 350mm*350mm.

6. Template pers dingin dan panas semuanya terbuat dari baja karbon biasa, dan permukaannya diobati dengan pelapisan kromium yang keras.

7. Perangkat ini mengadopsi perlengkapan meja putar untuk bergerak ke atas dan ke bawah, dan pengontrol yang dapat diprogram PLC mewujudkan kontrol otomatis. Layar sentuh memiliki dialog mesin manusia, membuat operasi dan pengaturan nyaman. Hanya satu orang yang diperlukan untuk menggunakannya.

8. Tabung pemanas mengadopsi 300 watt; Hot menekan kisaran suhu kerja maks 250 derajat ± 3 derajat; Panjang: 310mm

9. Semua bagian dan aksesori mekanis diperlakukan di permukaan.

10. Dilengkapi dengan lampu neon untuk mengontrol kualitas produk dan pembersihan dan pemeliharaan templat yang mudah selama operasi.

11. Dual Button Start digunakan untuk melindungi keselamatan pribadi.



Bagian Mekanik:

1. Struktur Platform Rak: Pelat Dasar dan Pelat Penutup, Versi Bertulang Penyanggang Cat, Bingkai Utama Cat Baker Penyanggang.

2. Mekanisme Penekanan Panas: Dengan templat pemandu empat kolom, suhu templat pemanas atas dan bawah dikontrol secara independen, dan silinder penguat gas-cair menggerakkan templat atas untuk memberikan tekanan, dengan tampilan visual pada pengukur tekanan.

3. Mekanisme Penekanan Dingin: Dilengkapi dengan templat pemandu empat kolom, templat pendingin air atas dan bawah, dan silinder booster gas-cair untuk menggerakkan template atas untuk memberikan tekanan, dengan pengukur tekanan aktual ditampilkan secara visual.

4. Rotary Table Mechanism: Splitter CAM menggerakkan tabel putar tiga stasiun untuk transmisi dan operasi, dengan penentuan posisi induksi fotoelektrik.



Komponen Listrik dan Standar:

1. Controller yang dapat diprogram PLC: Panasonic

2. Antarmuka Mesin Manusia: Weinview

3. Perangkat Kontrol Listrik: Omron/Apt/Chint

4. Pengontrol Suhu: Omron

5. Solid State Relay: Omron/Yangming 25a * 4

6. Thermocouple: 8- Core Teflon Wire

7. Silinder: Airtac

8. Power Cylinder: Taiwan Sentuo

9. Splitter: Cina

10. Sensor Tekanan: Zhongnuo

11. Tirai Lampu Pengaman: Panasonic

Komentar:

Jika komponen merek di atas kehabisan stok, kami akan berubah dengan kelas yang sama sebagai gantinya tanpa informasi kepada pelanggan, sehingga tidak mempengaruhi waktu pengiriman. Harapan untuk pengertian!



Konfigurasi dan Standar Peralatan Umum

1. Warna Penampilan Peralatan: Pelanggan menyediakan palet warna.

2. Kebisingan peralatan kurang dari atau sama dengan 60 dB

3. Peralatan memenuhi standar keselamatan nasional untuk peralatan mekanis dan listrik, dan tidak ada bahaya keselamatan desain yang jelas atau potensial.

4. Terlampir adalah manual operasi Cina dan manual pemeliharaan peralatan

5. Secara acak mengirimkan diagram kontrol listrik, diagram kontrol pneumatik, dan manual komponen mesin yang dibeli.

6. Berikan daftar dan gambar dari setiap komponen untuk penggantian.

7. Berikan daftar suku cadang yang rentan, termasuk nama, jumlah unit individu, spesifikasi atau gambar, merek, perkiraan masa pakai, dan informasi lainnya.
