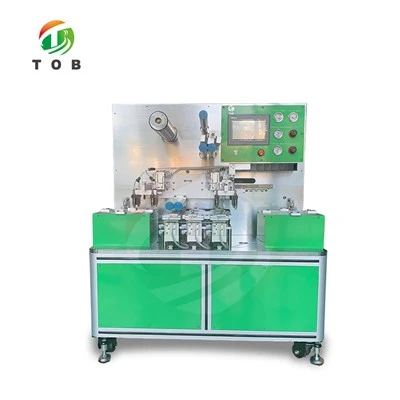

Mesin Penumpuk Elektroda Baterai Otomatis

model:TOB-ADP-300B
Kecepatan menumpuk:1.3-1.5s/pcs
Akurasi penjajaran elektroda dan pemisah:±0.3mm
Akurasi keselarasan permukaan ujung pemisah:±0.3mm
Akurasi penyelarasan elektroda yang berdekatan:±0.2mm
Akurasi penyelarasan keseluruhan elektroda:±0.3mm

Kirim permintaan

Obrolan Sekarang

perkenalan produk

Mesin Susun Elektroda Baterai Otomatis Untuk Sel Kantong Lithium

Video Produk

Spesifikasi

TOB-ADP-300B Ringkasan peralatan dan alur proses

Peralatan ini terutama digunakan dalam proses penumpukan sel kantong lithium-ion tipe-Z.

Elektroda katoda dan anoda masing-masing berada di dalam kotak material dan dimasukkan secara manual ke dalam mesin susun. Pemisah secara otomatis terlepas, melewati mekanisme ketegangan dan mekanisme koreksi, dan kemudian dimasukkan ke dalam meja susun.

Manipulator berulang kali bergerak ke kiri dan ke kanan, dan mekanisme suction cup dari manipulator masing-masing mengeluarkan elektroda katoda dan anoda dari kotak material, kemudian melakukan proses penumpukan setelah pemosisian tepat sekunder, juga mendorong pemisah untuk bergerak ke kiri dan ke kanan.

Ada empat set mekanisme pisau tekan di atas meja susun untuk mengompres elektroda. Setelah penumpukan selesai, sel dikeluarkan melalui mekanisme penjepit manipulator, pemisah dipotong, dan sel dipindahkan ke stasiun rekaman untuk perekaman otomatis.

Pada saat yang sama, penumpukan sel berikutnya secara otomatis dimulai, dan sel yang telah diberi teped secara otomatis dibongkar.

Fitur peralatan

1. Presisi tinggi: Melalui posisi elektroda yang tepat, akurasi posisi keseluruhan elektroda selama penumpukan dijamin ±0.3mm.

2. Akurasi pemisah: pelepasan otomatis, kontrol tegangan, koreksi modul integral, akurasi pelurusan pemisah ±0.3mm.

3. Keandalan: Bagian-bagian dalam presisi tinggi dan kecepatan tinggi ditetapkan dengan pin.

4. Kontrol debu: kotak bahan dilengkapi dengan mekanisme penghisap debu yang efektif, batang pengisap cangkir pengisap terbuat dari bahan non-logam.

5. Tindakan untuk multi-bagian dan bagian yang hilang: kotak material mengayunkan angin, sikat bagian, manipulator bergetar untuk memisahkan elektroda.

Spesifikasi Mesin Susun

Barang	Spesifikasi
Dimensi keseluruhan	W2400 x L1800 x H2200mm (dimensi tunduk pada desain akhir)
Bantalan berat	Sekitar 2000Kg,＞450Kg/M²
Warna	Abu-abu (jika Pihak A memiliki persyaratan warna, harap berikan sampel standar warna)
Sumber Daya listrik	AC220V 50Hz, Fluktuasi tegangan ±10 persen , Daya: 3KW
Udara terkompresi	0.5-0.7Mpa (5-7kgf/cm²), 200L/mnt
Suhu sekitar	5-35 derajat
Kelembaban relatif	5-55 persen SDM
Udara/debu	Tidak mengandung gas asin, gas beracun dan korosif, dan tidak boleh ada debu konduktif
Magnetik dan getaran	Seharusnya tidak ada medan magnet yang memengaruhi perangkat, seharusnya tidak ada getaran yang jelas.

Parameter teknis peralatan

Barang	Parameter
Kecepatan menumpuk	1.3-1.5d/pcs
Akurasi keselarasan elektroda dan pemisah	±0.3mm
Akurasi keselarasan wajah ujung pemisah	±0.3mm
Akurasi keselarasan elektroda yang berdekatan	±0.2mm
Keakuratan penyelarasan keseluruhan elektroda	±0.3mm
Menumpuk lapisan	Dapat diatur dalam kisaran ketebalan
Proses pembungkus pemisah	Tidak （Jika Anda perlu, ini dapat ditambahkan）
Tarif yang memenuhi syarat	99 persen (cacat hanya disebabkan oleh mesin ini)
Tingkat penggunaan	98 persen (kesalahan hanya disebabkan oleh mesin ini)

Spesifikasi material

	Bahan	Panjang mm	Lebar mm	Ketebalan um	Diameter dalam mm	Diameter luar mm
Elektroda katoda	Bagian	150-300	100-265	100-200	-	-
Elektroda anoda	Bagian	150-300	100-265	80-150	-	-
Tab katoda	-	8-20	10-80	6-30	-	-
Tab anoda	-	8-20	10-80	6-30	-	-
Pemisah	Gulungan	-	150-300	12-45	φ76.2	φ300
Tape	Gulungan		10-20	20-50	φ76.2	φ150
