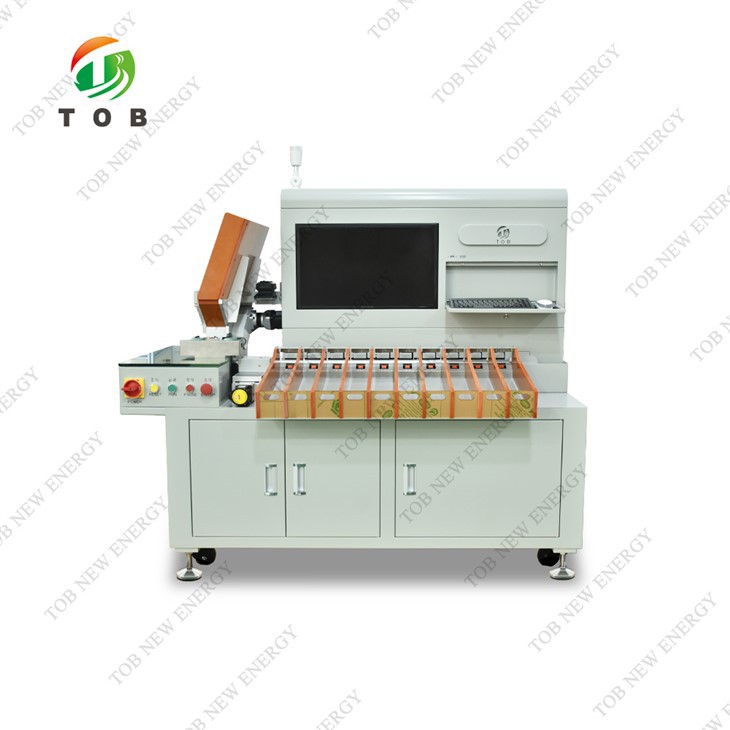

Mesin Sortir Baterai Otomatis
Mesin sortir otomatis TOB-1810B adalah peralatan universal untuk pengujian otomatis resistansi internal dan tegangan sel baterai silinder dengan 18650/21700/26650/26700/32650/32700. Muncul dengan sistem pengujian tegangan dan resistansi internal presisi tinggi.
Mesin Sortir Baterai Otomatis Dengan Fungsi Kode Pindai
Spesifikasi
Mesin sortir otomatis TOB-1810B adalah peralatan universal untuk pengujian otomatis resistansi internal dan tegangan sel baterai silinder dengan 18650/21700/26650/26700/32650/32700. Muncul dengan sistem pengujian tegangan dan resistansi internal presisi tinggi. Peralatan secara akurat mengirimkan baterai ke saluran yang sesuai berdasarkan resistansi internal dan nilai tegangan yang diatur pada perangkat lunak. Sistem dapat mencapai hingga 11 tingkat penyortiran, dan dapat menguji sekitar 3500-4500 sel baterai per jam. Desain strukturalnya sederhana dan kinerjanya stabil.
Proses teknologi
Dengan mengatur parameter melalui perangkat lunak, PLC secara otomatis menyelesaikan fungsi berikut: secara manual menempatkan sel baterai ke dalam hopper → mengangkut baterai dengan motor → secara otomatis menguji tegangan dan resistansi internal → secara otomatis memindai kode → mengirimkannya ke slot saluran yang sesuai sesuai dengan parameter yang ditetapkan → merekam dan menyimpan data → melepas sel baterai secara manual
Mesin Sortasi
1. Peralatan memiliki struktur kompak dan penampilan cantik.
2. Pengoperasian peralatan sederhana dan tidak memerlukan tenaga profesional.
3. Peralatan dikendalikan oleh PLC, yang bertanggung jawab atas pengangkutan baterai, pengumpulan data pengujian baterai, dan penyortiran tingkat resistansi internal tegangan.
4. Peralatan ini mengadopsi struktur cat lembaran logam canai dingin berkualitas tinggi.
5. Antarmuka koneksi otomatis opsional untuk mesin padding otomatis.
6. Peralatan dilengkapi dengan roda universal yang mudah dipindahkan.
7. Konfigurasi peralatan mencakup alarm suara dan cahaya, pematian otomatis setelah penyortiran selesai, alarm material penuh, alarm kesalahan, dll.
8. Antarmuka operasi: Cina dan Inggris adalah opsional.
Parameter Teknis Peralatan
| Kekuatan peralatan | 1,6KW, masukan AC 220V, 50Hz/60Hz |
| 1,6KW, input AC 110V, 50Hz/60Hz (khusus ekspor, disesuaikan) | |
| Lingkup aplikasi | 18650/21700/26650/32700 sel baterai silinder (roda gelombang yang sesuai perlu diganti) |
| Penguji standar | HK3560 penguji kecepatan tinggi, akurasi tegangan 0.00001V, akurasi resistansi internal 0,01mΩ |
| Penguji Opsional | Penguji HK3561, akurasi tegangan 0.0001V, akurasi resistansi internal 0,1mΩ |
| HIOKI BT3561A, Akurasi tegangan 0.0001V, akurasi resistansi internal 0,1mΩ | |
| HIOKI BT3562A, Akurasi tegangan 0.00001V, akurasi resistansi internal 0,01mΩ | |
| Mekanisme transfer baterai | Mengadopsi motor servo, dilengkapi dengan peredam planet, pemosisian presisi, dan kecepatan cepat. |
| Mekanisme persneling | Mengadopsi motor servo, dilengkapi dengan peredam planet, transmisi sabuk sinkron, pemosisian presisi, dan kecepatan cepat. |
| Mekanisme pengujian | Mengadopsi motor DC 3250, pemosisian presisi, dan masa pakai yang lama. |
| Mekanisme sel baterai bertingkat | Mengadopsi motor DC 3250, pemosisian presisi, dan masa pakai yang lama. |
| Jumlah saluran | 10 gigi OK, 1 gigi NG |
| Pengaturan tegangan | 0.00000V-6.00000V |
| Pengaturan resistensi internal | 000.00mΩ - 999.99mΩs |
| Efisiensi produksi | Sekitar 3500-4800 sel baterai per jam |
| Efek uji | Pengujian berulang, efek luar biasa |
| Satuan kendali | Xinjie 6-Pemrogram PLC Axis |
| Komponen gerak | Perpindahan gigi mengadopsi motor servo untuk penentuan posisi yang tepat. |
| Dimensi peralatan | P1038*L1598*T1550MM |
| Berat peralatan | Sekitar 260KG |
| Pengumpulan kuantitas produksi secara otomatis, tampilan efisiensi produksi saat ini, pemindaian kode otomatis untuk mencatat data terikat, format database .mdb, catatan data disimpan di host lokal mesin sortir, dan dapat dihubungkan ke database sistem MES pabrik. | |
| Uji penyimpanan data pada drive USB. Setelah dimatikan, salin data ke komputer. Jumlah data yang disimpan di drive USB tergantung pada memori drive USB. Jika ruang penyimpanan tidak mencukupi, data paling awal akan otomatis ditimpa. USB flash drive disediakan oleh pelanggan, dan fungsi ini dimatikan pada perangkat ketika data pengujian tidak disimpan. | |
| Proses debug peralatan sederhana, mudah dipelajari dan dipahami, dengan alarm kesalahan bawaan. | |
Daftar Konfigurasi Peralatan
|
Nama |
JUMLAH |
Spesifikasi. |
|
PLC |
1 buah |
|
|
Menampilkan |
1 buah |
|
|
IPC |
1 buah |
|
|
Motor servo bertingkat |
1 buah |
57HB80-0821 |
|
Keluaran motor servo |
1 buah |
60HB100-0821S |
|
Pengemudi motor servo |
2 buah |
DM2405M |
|
Sabuk sinkron bertingkat |
1 buah |
25-889-25 |
|
Silinder dorong bertingkat |
10 buah |
TDA10-30 |
|
Motherboard kontrol motor DC |
1 buah |
3560-V0 |
|
Penguji standar |
1 buah |
HK3560 |
|
Jarum uji |
20 buah |
PH-18M23L |
|
Sensor |
1SET |
|
|
Ganti catu daya |
1 buah |
LM150-20B24 |
|
Ganti catu daya |
1 buah |
LM350-10B48 |
|
Aksesoris |
1SET |
|
|
Sistem kendali |
1 buah |
|
|
Bingkai peralatan |
1 buah |
Bingkai paduan aluminium, lembaran logam dengan cat kue |
Lingkungan Operasi
Suhu dalam ruangan: -30 derajat ~70 derajat .
Kelembaban dalam ruangan: di bawah 75%.
Lokasi pabrik: tidak ada polusi atau interferensi elektromagnetik yang kuat.

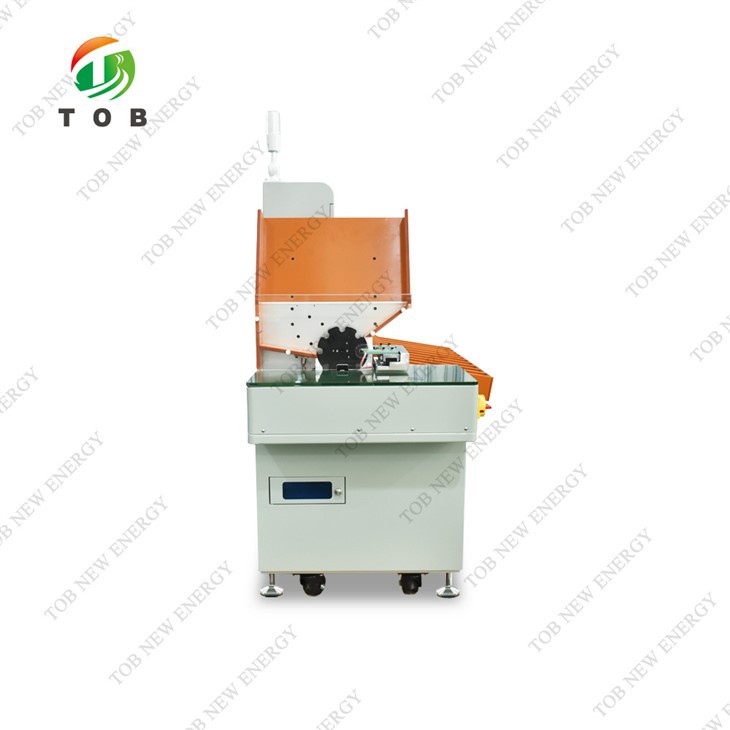

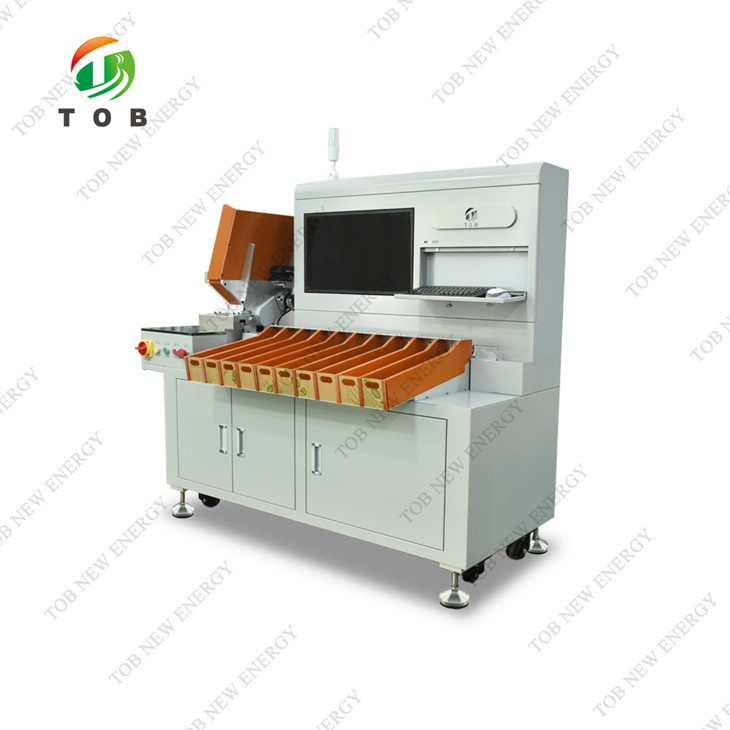

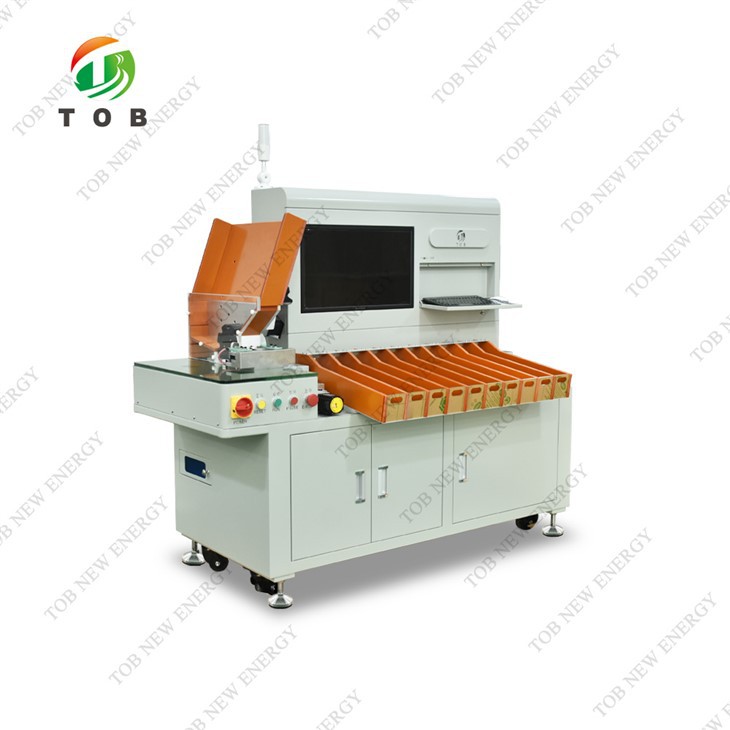

Tampilan Produk
Sertifikat kami
Sertifikat LainnyaSertifikat Paten
ISO 9001
Sertifikat CE
